Genexis XGX

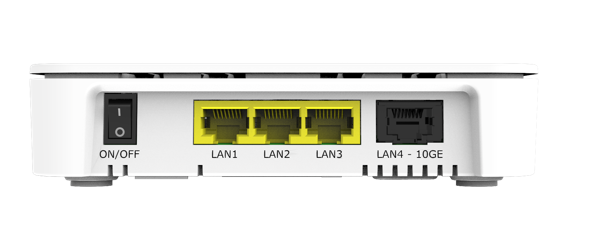

Forside
On / Off – Skru av eller på strøm på Genexis XGX
Standard porttildeling - bromodus
ETHERNET LAN 1 – Tv (Datakommunikasjon hvis kunden har L2VPN)
ETHERNET LAN 2 – Tv
ETHERNET LAN 3 - Tv
ETHERNET LAN4 – Internett – mot kundens brannmur/Meraki
XGX støtter dynamisk porttildeling slik at man kan endre hvilke porter som brukes til hva.
Reset – På venstre kortside. Tilbakestill til fabrikkinnstillinger
Rutet modus
Rutet modus kan brukes når kunden skal ha internett og eventuelt TV uten Meraki eller egen ruter. Da kan kunden koble sin switch eller sitt brukerutstyr direkte i XGX. Dersom XGX er satt opp i rutet modus vil alle portene kunne brukes til både internett og TV.

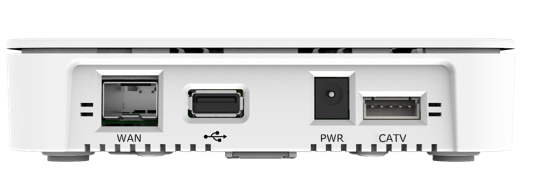

Bakside
WAN – SFP – Her settes SFP modul inn. Se tabell lenger nede.
PWR – Her tilkobles medfølgende strømadapter. 12V 1.5A
CATV – Ikke i bruk
Valg av SFP
XGX støtter de fleste SFP+ moduler gitt riktig bølgelengde og hastighet. Under er en liste over SFP som kan bestilles og er testet ok.
| Teknologi | Hastighet | Fireworks SFP |
| Ethernet Fiber | 1 Gbps | SFP-1000B-BX10D-34-C |
| Ethernet Fiber | 10 Gbps | SFP-10GE-BX10D-23-C |
| Ethernet kobber | 10/100/1000 Mbps | SFP-GE-T-C |
Feilsøk: WAN lyser ikke, ingen tjenester fungerer
Der XGX kobles til enkelte typer Cisco noder vil det være nødvendig å skru av autoneg.
Dette kan gjøres av montør ved å registrere MAC-adressen til XGX i mobileprov og trykk på Disable auto negotiation.
