Bedrift – ZyXEL SBG3500

ZyXEL SBG3500

De ulike portene og hva de brukes til

Forside

Reset – Tilbakestill til fabrikkinnstillinger, kan klikkes på med f.eks. en binders.

ETHERNET LAN 1 – Internett.

ETHERNET LAN 2 – Datakommunikasjon.

ETHERNET LAN 3 – Tv.

ETHERNET LAN 4 – Telefoni (telefoni adapter).

WAN - GbE – Om fiberinstallasjon bruker media-konverter benyttes denne porten.

WAN - SFP – Om fiberinstallasjon bruker innendørs fiberboks benyttes denne porten.

USB – Ikke i bruk (1 ampere).

DSL – Ikke i bruk

Bakside

CONSOLE – Ikke i bruk

WLAN – Ikke i bruk

12V DC – Her tilkobles medfølgende strømadapter.

On/Off – Skru av eller på strøm på SGB3500.

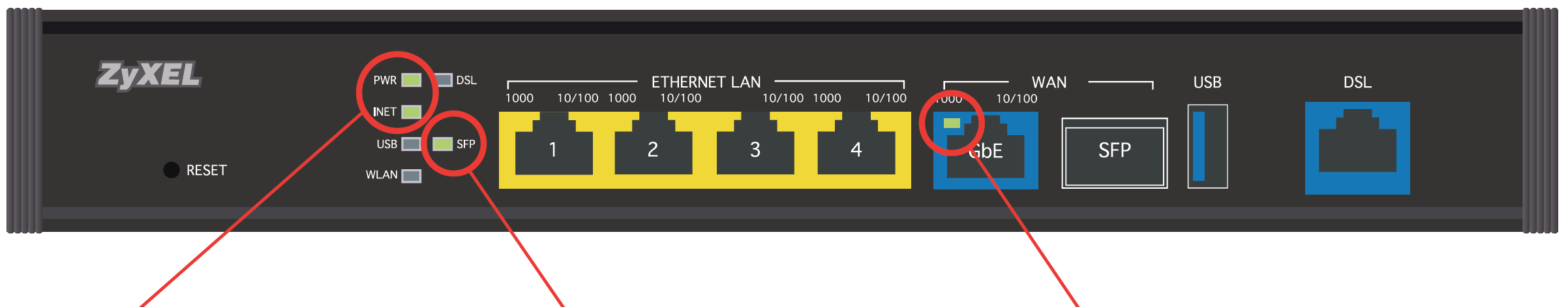

Hva betyr lysene?

ZyXEL SBG3500 - streker
PWR og INET

skal lyse grønt ved normal drift uansett type installasjon.

SFP

skal lyse grønt ved bruk av fiber.

GbE

skal lyse grønt ved bruk av kobber.

PWR og INET

skal lyse grønt ved normal drift uansett type installasjon.

SFP

skal lyse grønt ved bruk av fiber.

GbE

skal lyse grønt ved bruk av kobber.
